中科院化学所汪洋&宋延林&北大周欢萍最新Nature Synthesis：二维钙钛矿层的表面扩散工程用于高效钙钛矿太阳能电池
钙钛矿太阳能电池
2025年08月28日 23:04 北京

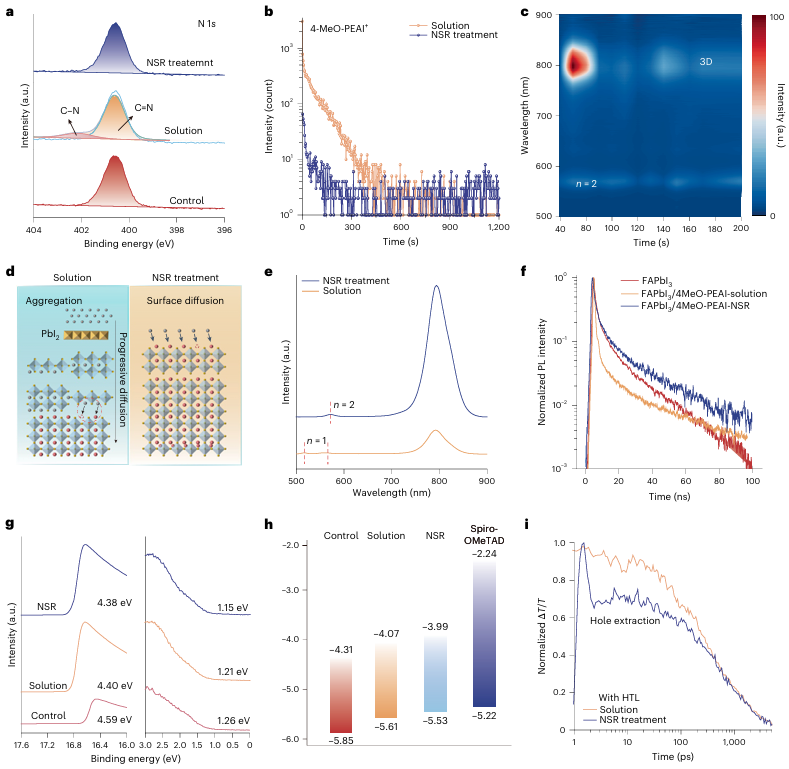

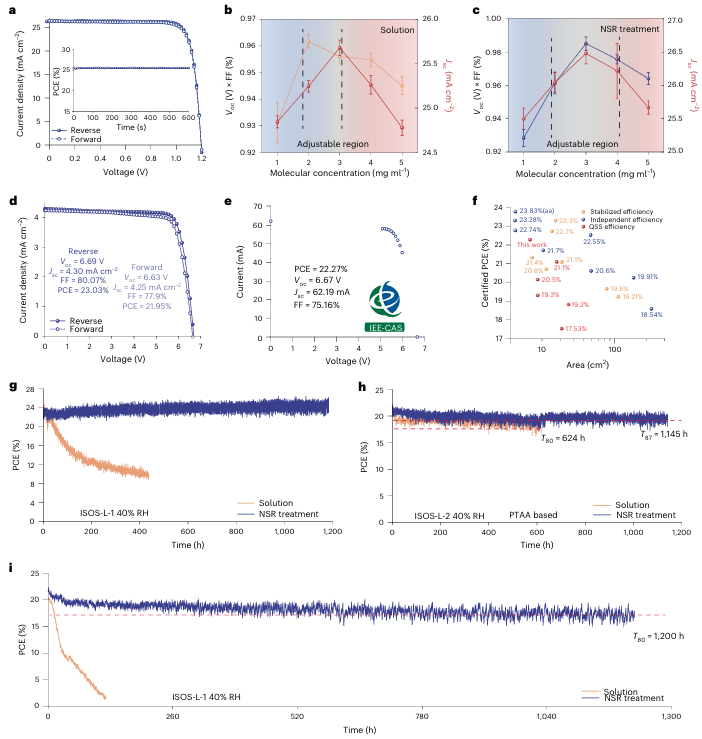

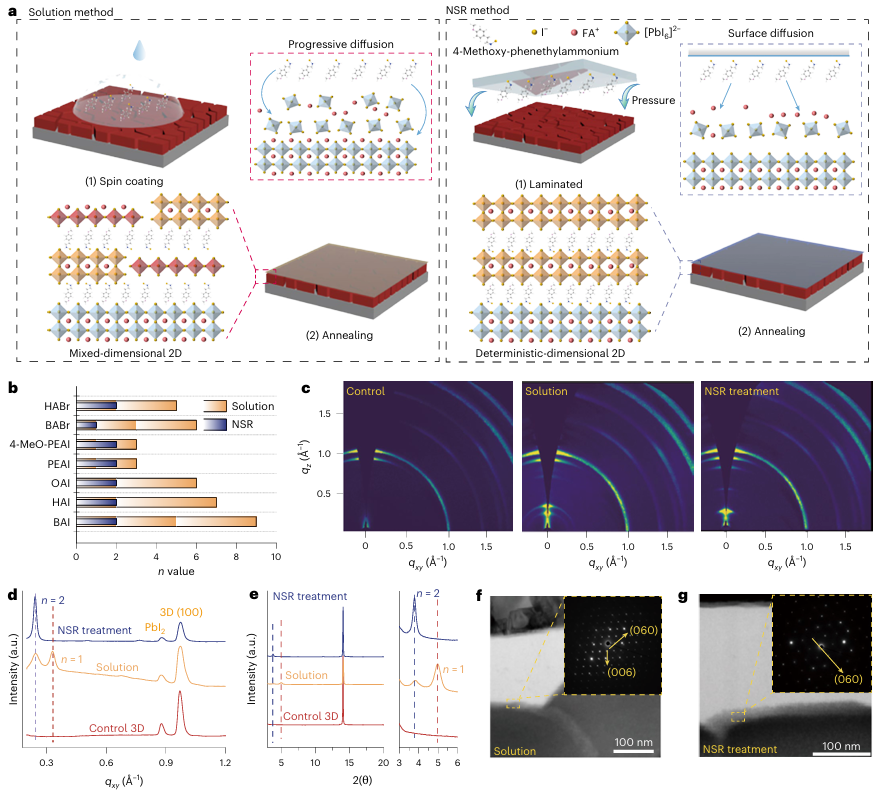

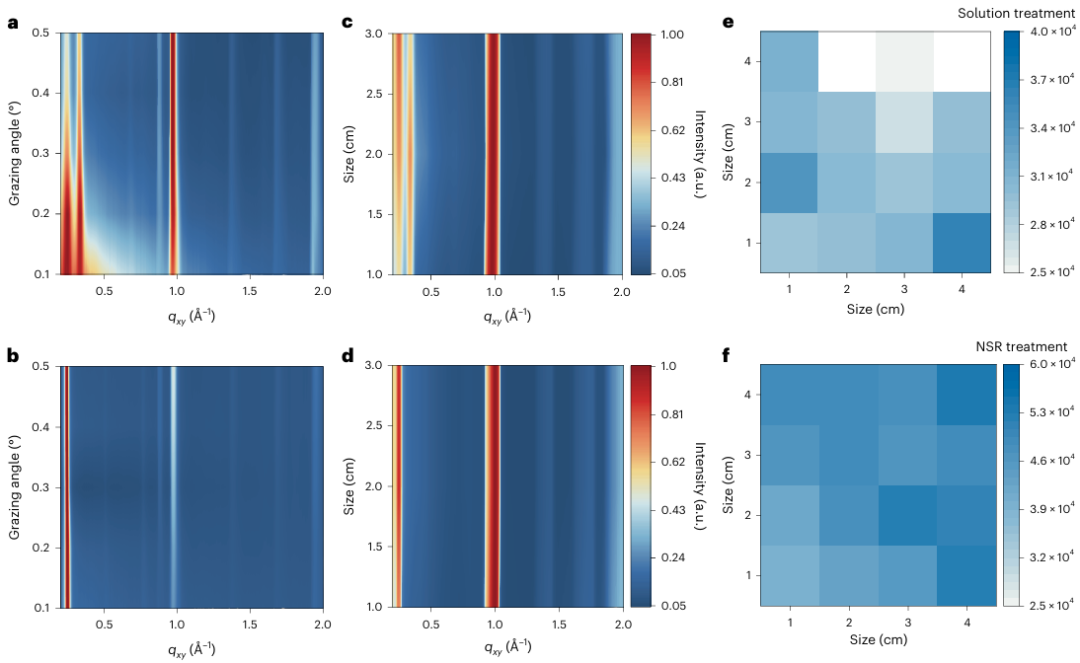

具有高活性分子配体的钝化分子可以穿透体相三维（3D）钙钛矿薄膜，通过渐进扩散过程形成二维（2D）钙钛矿的混合维度相。鉴于此，2025年8月28日中科院化学所汪洋&宋延林&北大周欢萍于Nature Synthesis刊发二维钙钛矿层的表面扩散工程用于高效钙钛矿太阳能电池的研究成果，利用一种非侵入性表面反应策略，通过精确调控阳离子在温度和施加压力下的表面扩散，触发钝化分子与三维钙钛矿之间的界面固相反应，从而获得尺寸明确的纯相二维钙钛矿接触层。这种非侵入性表面反应方法与大多数Ruddlesden-Popper分子兼容，并可避免溶液工艺中常见的渐进相变。制备好的冠军器件（n-i-p型）功率转换效率达到26.13%（认证效率25.66%，0.085 cm²），经过1,200小时的运行稳定性测试（ISOS-L-1）后效率没有损失，T87为1,145小时（ISOS-L-2）。微型模块（n-i-p型）效率达到23.03%（认证准稳态功率转换效率22.32%，孔径面积13.94 cm²），T80为1,200小时。https://www.nature.com/articles/s44160-025-00865-w
最新进展
